WRC-resonanssikondensaattori piirilevylle
  • WRC-resonanssikondensaattori piirilevylle
  • WRC-resonanssikondensaattori piirilevylle

WRC-resonanssikondensaattori piirilevylle

Ominaisuudet:
Kaksipuolinen metalloitu rakenne, itsestään paraneva ominaisuus
Pieni häviö ja pieni luontainen lämpötilan nousu
Sinetöity paloa hidastavalla muovikotelolla ja hartsilla (UL94 V-0)
Ota yhteyttä Lataa PDF

Osake:

Edellinen：Ei edellinen artikkeliSeuraava：WSA-aksiaalityyppinen IGBT Snubber-kondensaattori
Tyypilliset sovellukset:
Käytetään laajasti tehoelektroniikkalaitteissa sarja- tai rinnakkaisresonanssipiirissä, sopii erityisen hyvin hitsaus- ja virtalähteiden piiriin

Määrittely

Viitestandardi GB/T 17702 (IEC 61071)
Ilmastoluokka 40/105/56
Nimellislämpötila 85℃
Käyttölämpötila -40 ~ 105 ℃
U N Normaali jännite 630/850/1000/1200/1600/2000/2500/3000Vdc 420/450/500/600/650/700/725/750Vac
Kapasitanssitoleranssi ±5 %(J）±10 %（K）)
Jännitteen kestävä 1,5U N (10s)
R Ins Eristysvastus C N ≤0,33μF：≥15000MΩ C N ＞0.33μF：≥5000s (20℃ 100Vdc, 1min)
tanδ dissipaatiokerroin ≤0,0005 (1 kHz, 20 ℃)
t EL Odotettu käyttöikä 100 000h@U N , Θ hs =70℃

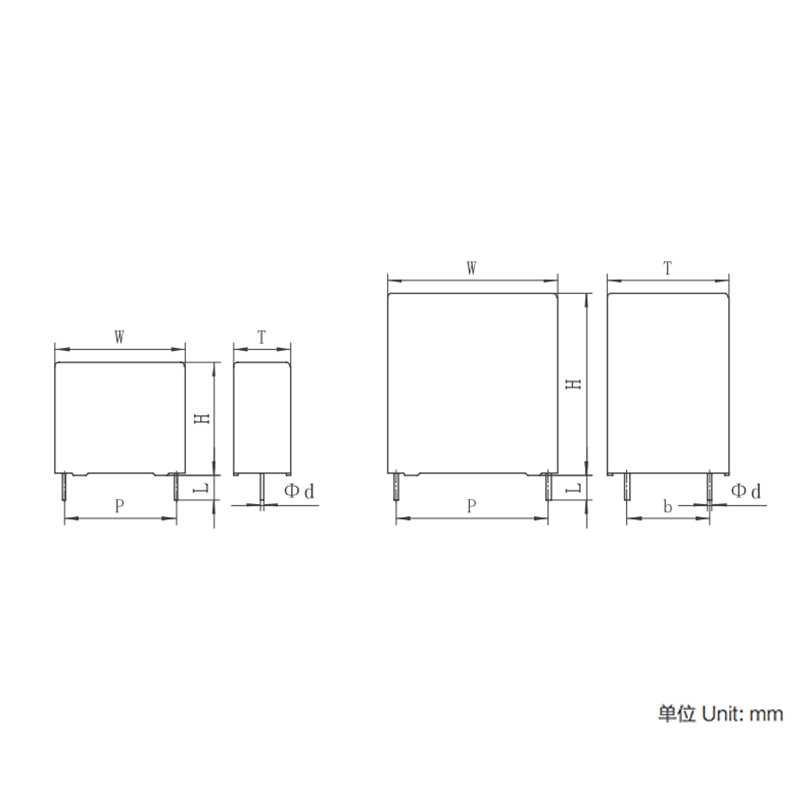

Mitat (mm)

CN
(μF) 		W
(mm) 		H
(mm 		T
(mm) 		P
(mm) 		b
(mm) 		d
(mm)
Ls
(NH)
dV/dt
(V/us) 		ESR
@100kHz
(mΩ)
minä max
(A)
630/700Vdc (420Vac) 0.68 37 25 15 32.5 5.1 1 23 900 5 8
1 37 30 16 32.5 5.1 1 23 900 5 11
1.5 37 34 20 32.5 10.2 1 23 900 4.5 17
2.2 42 40 20 37.5 10.2 1.2 29 600 4 18
3.3 42 44 24 37.5 10.2 1.2 29 600 3.5 20
4.7 42 45 30 37.5 20.3 1.2 29 600 3.5 23
7 57 45 30 52.5 20.3 1.2 33 360 2.5 25
9 57 50 35 52.5 20.3 1.2 33 360 2.5 28
850 VDC (450 VAC) 0.47 37 25 15 32.5 5.1 1 23 1200 5 8
0.68 37 30 16 32.5 5.1 1 23 1200 5 11
1 37 34 20 32.5 10.2 1 23 1200 5 13
1.5 34 20 32.5 10.2 1 23 1200 5 18
1.5 42 40 20 37.5 10.2 1.2 29 750 4.5 18
2.2 42 40 20 37.5 10.2 1.2 29 750 4.5 19
3.3 42 45 30 37.5 20.3 1.2 29 750 4.5 21
4.7 57 45 30 52.5 20.3 1.2 33 450 4 24
6 57 50 35 52.5 20.3 1.2 33 450 4 26
1000 VDC (500 VAC) 0.47 37 25 15 32.5 5.1 1 23 1300 5 8
0.68 37 30 16 32.5 5.1 1 23 1300 5 9
1 37 34 20 32.5 10.2 1 23 1300 4.5 14
1.5 42 40 20 37.5 10.2 1.2 29 850 4.5 16
2.2 42 44 24 37.5 10.2 1.2 29 850 4 20
3 42 45 30 37.5 20.3 1.2 29 850 4 21
3.3 57 45 30 52.5 20.3 1.2 33 500 4 20
4.7 57 50 35 52.5 20.3 1.2 33 500 4 22
1200 VDC (600 VAC) 0.33 37 25 15 32.5 5.1 1 23 1500 5.5 8
0.47 37 30 16 32.5 5.1 1 23 1500 5.5 10
0.68 37 34 20 32.5 10*2 1 23 1500 5.5 11
1 42 40 20 37.5 10.2 1.2 29 950 5 15
1.5 42 44 24 37.5 10.2 1.2 29 950 4.5 17
2 42 45 30 37.5 20.3 1.2 29 950 4.5 18
2.2 57 45 30 52.5 20.3 1.2 33 600 4 18
3.3 57 50 35 52.5 20.3 1.2 33 600 4 21
1600Vdc (650Vac) 0.22 37 25 15 32.5 5.1 1 23 1900 6.5 7
0.33 37 30 16 32.5 5.1 1 23 1900 6.5 9
0.47 37 34 20 32.5 10.2 1 23 1900 6 13
0.68 42 40 20 37.5 10.2 1.2 29 1250 4 16
0.82 42 44 24 37.5 10.2 1.2 29 1250 4 17
1 42 45 30 37.5 20.3 1.2 29 1250 4 18
1.5 57 45 30 52.5 20.3 1.2 33 750 4 20
2 57 50 35 52.5 20.3 1.2 33 750 4 22
2000 VDC (700 VAC) 0.15 37 25 15 32.5 5.1 1 23 2200 8.5 8
0.22 37 30 16 32.5 5.1 1 23 2200 6.5 9
0.33 37 34 20 32.5 10.2 1 23 2200 6.5 12
0.47 42 40 20 37.5 10.2 1.2 29 1300 5 15
0.68 42 44 24 37.5 10.2 1.2 29 1300 4.5 16
0.82 42 45 30 37.5 20.3 1.2 29 1300 4.5 17
1 57 45 30 52.5 20.3 1.2 33 850 4.5 20
1.5 57 50 35 52.5 20.3 1.2 33 850 4.5 22
2500 VDC (725 VAC) 0.068 37 25 15 32.5 5.1 1 23 3200 9 6
0.1 37 30 16 32.5 5.1 1 23 3200 9 7
0.15 37 34 20 32.5 10.2 1 23 3200 8.5 10
0.22 42 40 20 37.5 10.2 1.2 29 2100 4.5 13
0.33 42 44 24 37.5 10.2 1.2 29 2100 4.5 15
0.47 42 45 30 37.5 20.3 1.2 29 2100 4 16
0.68 57 45 30 52.5 20.3 1.2 33 1200 4 17
1 57 50 35 52.5 20.3 1.2 33 1200 4 18
3000Vdc(750Vac) 0.047 37 25 15 32.5 5.1 1 23 3300 9.5 7
0.068 37 30 16 32.5 5.1 1 23 3300 9 8
0.1 37 34 20 32.5 10.2 1 23 3300 8.5 10
0.15 37 34 20 32.5 10.2 1 23 3300 8 11
0.22 42 40 20 37.5 10.2 1.2 29 2000 6 12
0.33 42 45 30 37.5 20.3 1.2 29 2000 5 14
0.47 57 45 30 52.5 20.3 1.2 33 1200 5 16
0.68 57 50 35 52.5 20.3 1.2 33 1200 5 17
