WDC-sarjan DC-linkkikondensaattori piirilevylle

Ominaisuudet:

Metalloitu polypropeenikalvo

Hyvä sähköominaisuus ja korkea luotettavuus

Tulenkestävä muovikotelo ja epoksihartsi (UL94 V-0, ei-PCB) tiiviste, tinatut kupariliittimet johtavat ulos

Matala E.S.R., korkea virrankestävyys, pitkä käyttöikä ja alhainen vikanopeus

Määrittely

Viitestandardi	GB/T 17702 (IEC 61071)
Käyttölämpötila	-40 ~ 105 ℃ ( 85 ℃ - 105 ℃: vähennyskerroin 1,35 % per ℃ U:lle _N , 85℃)
Nimellisjännite	500 ~ 2000 V.dc
Kapasitanssitoleranssi	J（±5 %）, K（±10 %）
Jännitteen kestävä	1,5U _N (10s)
Itseinduktanssi	<1 nH per mm lyijyjako
R _Ins Eristysvastus	≥10 000 s (20 ℃, 100 V, 1 min)
t _EL Odotettu käyttöikä	100 000h @ U _N , Θ _hs =70 ℃
Liekin hidastus	UL 94V-0

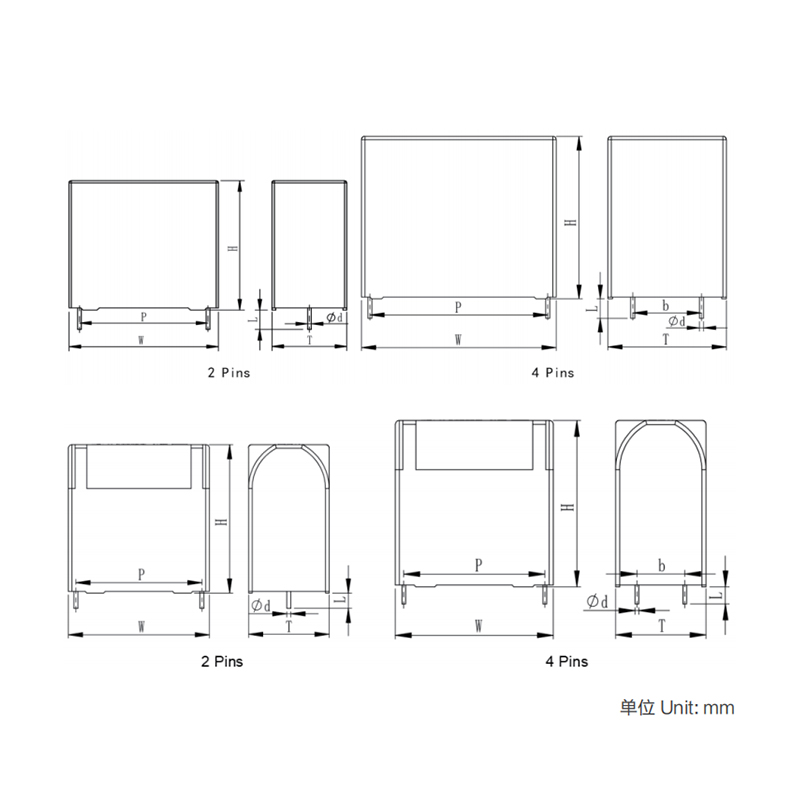

Mitat (mm)

	C _N (μF)	W±1,0 (mm)	H±1,0 (mm)	T±1,0 (mm)	P±0,5 (mm)	P ₂ (b) ±0,5 (mm)	d (mm)	dV/dt (V/μs)	tan δ(10 ^-4 )		R _ESR @10kHz (mΩ)	lmax (A)
									tan δ(10 ^-4 )
									1KH2	10 kHz
U _N85°C = 500 VDC	5	32	20	11	27.5		0.8	65	10	100	8.5	5
	10	32	28	14	27.5		0.8	65	10	100	7.5	6.5
	22	32	37	22	27.5		0.8	65	10	100	5	10
	30	42	40	20	37.5	10.2	1	30	15	150	8	12.5
	35	42	37	22	37.5	10.2	1	30	15	150	8	13.5
	40	42	44	24	37.5	10.2	1	30	15	150	5	14.5
	50	42	45	30	37.5	20.3	1.2	30	15	150	4	16
	60	42	45	30	37.5	20.3	1.2	30	15	150	3	16.5
	75	57.5	45	30	52.5	20.3	1.2	15	35	350	5.5	16
	80	57.5	45	30	52.5	20.3	1.2	15	35	350	5	16.5
	100	57.5	50	35	52.5	20.3	1.2	15	35	350	4	18
	110	57.5	50	35	52.5	20.3	1.2	15	35	350	4	19
U _{N85° C} = 600 VDC	2	32	18	9	27.5		0.8	65	11	100	47.8	2.8
	3	32	20	11	27.5		0.8	65	11	100	31.8	4.1
	4	32	20	11	27.5		0.8	65	11	100	23.9	5.5
	5	32	22	13	27.5		0.8	65	11	100	19.1	6.9
	6	32	25	14	27.5		0.8	65	11	100	18.6	7.1
	7	32	28	14	27.5		0.8	65	11	100	15.9	8.3
	8	32	28	14	27.5		0.8	65	11	100	139	9.5
	9	32	28	18	27.5		0.8	65	11	100	12.4	10.7
	10	32	30	16	27.5		0.8	65	11	100	11.1	11
	10	32	30	18	27.5		0.8	65	11	100	11.1	11
	12	32	33	18	27.5		0.8	65	11	100	10.8	12
	15	32	37	22	27.5		0.8	65	11	100	9	12
	15	32	37	22	27.5	10.2	0.8	65	11	100	7.4	16.5
	18	32	37	22	27.5		0.8	65	11	100	8	12
	18	32	37	22	27.5	10.2	0.8	65	11	100	6.2	17
	10	41.5	30	16	37.5		1	30	20	175	19.5	6.2
	12	41.5	30	16	37.5		1	30	20	175	16.3	7.4
	15	41.5	34	19	37.5		1	30	20	175	13	9.2
	20	42	40	20	37.5	10.2	1	30	20	175	9.8	12.3
	22	42	40	20	37.5	10.2	1	30	20	175	8.9	13.5
	25	42	40	20	37.5	10.2	1	30	20	175	7.8	15.4
	30	42	44	24	37.5	10.2	1	30	20	175	6.8	17.5
	35	42	45	30	37.5	20.3	1.2	30	20	175	6	20.1
	40	42	45	30	37.5	20.3	1.2	30	20	175	5.2	23
	45	42	50	35	37.5	20.3	1.2	30	20	175	4.6	25.8
	50	42	50	35	37.5	20.3	1.2	30	20	175	4.2	28.7
	55	42	50	35	37.5	20.3	1.2	30	20	175	3.8	31.6
	60	42	55	40	37.5	20.3	1.2	30	20	175	3.5	34.5
	65	42	55	40	37.5	20.3	1.2	30	20	175	3.2	35
	70	42	55	40	37.5	20.3	1.2	30	20	175	3	35
	75	42	60	45	37.5	20.3	1.2	30	20	175	2.8	35
	80	42	60	45	37.5	20.3	1.2	30	20	175	2.6	35
	85	42	60	45	37.5	20.3	1.2	30	20	175	2.5	35
	55	57.5	45	30	52.5	20.3	1.2	15	36	350	7.1	16.9
	60	57.5	45	30	52.5	20.3	1.2	15	36	350	6.5	18.5
	65	57.5	50	35	52.5	20.3	1.2	15	36	350	6	20
	70	57.5	50	35	52.5	20.3	1.2	15	36	350	5.6	21.5
	75	57.5	50	35	52.5	20.3	1.2	15	36	350	5.2	23.1
	80	57.5	50	35	52.5	20.3	1.2	15	36	350	4.9	24.6
	85	57.5	55	45	52.5	20.3	1.2	15	36	350	4.8	25.1
	90	57.5	55	45	52.5	20.3	1.2	15	36	350	4.6	25.8
	95	57.5	55	45	52.5	20.3	1.2	15	36	350	4.4	27.3
	100	57.5	55	45	52.5	20.3	1.2	15	36	350	4.2	28.7
	110	57.5	55	45	52.5	20.3	1.2	15	36	350	3.8	31.6
	110	57.5	55	45	52.5	20.3	1.2	15	36	350	3.8	31.6
	120	57.5	65	45	52.5	20.3	1.2	15	36	350	3.5	34.5
	130	57.5	65	45	52.5	20.3	1.2	15	36	350	3.2	35
	140	57.5	65	45	52.5	20.3	1.2	15	36	350	3	35
U _{N85° C} = 800 VDC	2	32	18	9	27.5		0.8	65	10	95	45.4	2.9
	3	32	20	11	27.5		0.8	65	10	95	30.3	4.4
	3.3	32	22	13	27.5		0.8	65	10	95	18.8	7
	4	32	28	14	27.5		0.8	65	10	95	22.7	5.8
	5	32	28	14	27.5		0.8	65	10	95	18.2	7.3
	6	32	30	18	27.5		0.8	65	10	95	15.1	8.7
	7	32	30	18	27.5		0.8	65	10	95	13	10.2
	8	32	33	18	27.5		0.8	65	10	95	12.5	10.5
	9	32	33	18	27.5		0.8	65	10	95	11.1	11.8
	10	32	37	22	27.5		0.8	65	10	95	11	12
	10	32	37	22	27.5	10.2	0.8	65	10	95	9.1	14.5
	11	32	37	22	27.5		0.8	65	10	95	10	12
	11	32	37	22	27.5	10.2	0.8	65	10	95	8.3	16
	12	32	37	22	27.5		0.8	65	10	95	9.3	12
	12	32	37	22	27.5	10.2	0.8	65	10	95	7.6	16
	13	32	37	22	27.5		0.8	30	10	95	8.8	12
	13	32	37	22	27.5	10.2	0.8	30	10	95	8.1	16.2
	14	32	37	22	27.5		0.8	30	10	95	8.2	12
	14	32	37	22	27.5	10.2	0.8	30	10	95	7.6	16.5
	8	41.5	30	16	37.5		1	30	18	160	22.3	5.4
	9	41.5	30	16	37.5		1	30	18	160	19.8	6.1
	10	41.5	34	19	37.5		1	30	18	160	17.8	6.7
	12	41.5	34	19	37.5		1	30	18	160	14.9	8.1
	15	42	40	20	37.5	10.2	1	30	18	160	11.9	10.1
	20	42	44	24	37.5	10.2	1	30	18	160	8.9	13.5
	25	42	44	24	37.5	10.2	1	30	18	160	7.1	16.8
	30	42	45	30	37.5	20.3	1.2	30	18	160	5.9	20.2
	35	42	50	35	37.5	20.3	1.2	30	18	160	5.5	22
	40	42	50	35	37.5	20.3	1.2	30	18	160	4.8	25.1
	45	42	55	40	37.5	20.3	1.2	30	18	160	4.2	28.3
	50	42	55	40	37.5	20.3	1.2	30	18	160	3.8	31.4
	55	42	60	45	37.5	20.3	1.2	15	18	160	3.5	34.5
	60	42	60	45	37.5	20.3	1.2	15	18	160	3.2	35
	65	42	60	45	37.5	20.3	1.2	15	18	160	2.9	35
	40	57.5	45	30	52.5	20.3	1.2	15	33	320	8.9	13.5
	45	57.5	45	30	52.5	20.3	1.2	15	33	320	7.9	15.1
	50	57.5	50	35	52.5	20.3	1.2	15	33	320	7.1	16.8
	55	57.5	50	35	52.5	20.3	1.2	15	33	320	6.5	18.5
	60	57.5	50	35	52.5	20.3	1.2	15	33	320	5.9	20.2
	65	57.5	55	45	52.5	20.3	1.2	15	33	320	5.5	21.9
	70	57.5	55	45	52.5	20.3	1.2	15	33	320	5.1	23.6
	75	57.5	55	45	52.5	20.3	1.2	15	33	320	4.8	25.2
	80	57.5	55	45	52.5	20.3	1.2	15	33	320	4.6	25.9
	85	57.5	55	45	52.5	20.3	1.2	15	33	320	4.5	26.7
	90	57.5	55	45	52.5	20.3	1.2	15	33	320	4.2	28.3
	95	57.5	65	45	52.5	20.3	1.2	15	33	320	4	29.8
	100	57.5	65	45	52.5	20.3	1.2	15	33	320	3.8	31.4
	110	57.5	65	45	52.5	20.3	1.2	15	33	320	3.5	34.5
U _{N85° C} = 900 VDC	1	32	18	9	27.5		0.8	70	9	90	45.4	2.9
	2	32	20	11	27.5		0.8	70	9	90	30.3	4.4
	3	32	22	13	27.5		0.8	70	9	90	18.8	7
	4	32	28	14	27.5		0.8	70	9	90	22.7	5.8
	5	32	28	18	27.5		0.8	70	9	90	18.2	7.3
	6	32	33	18	27.5		0.8	70	9	90	15.1	8.7
	7	32	33	18	27.5		0.8	70	9	90	13	10.2
	8	32	37	22	27.5		0.8	70	9	90	12.5	10.5
	8	32	37	22	27.5	10.2	0.8	70	9	90	11.1	11.8
	9	32	37	22	27.5		0.8	70	9	90	11	12
	9	32	37	22	27.5	10.2	0.8	70	9	90	9.1	14.5
	10	32	37	22	27.5		0.8	70	9	90	10	12
	10	32	37	22	27.5	10.2	0.8	70	9	90	8.3	16
	4.7	41.5	30	16	27.5		1	70	17	150	9.3	12
	5	41.5	30	16	27.5	10.2	1	70	17	150	7.6	16
	6	41.5	30	16	27.5		1	70	17	150	8.8	12
	7	41.5	30	16	27.5	10.2	1	70	17	150	8.1	16.2
	8	41	34	19	27.5		1	70	17	150	8.2	12
	10	42	40	20	27.5	10.2	1	70	17	150	7.6	16.5
	12	42	37	22	37.5	10.2	1	35	17	150	22.3	5.4
	15	42	44	24	37.5	10.2	1	35	17	150	19.8	6.1
	18	42	44	24	37.5	10.2	1	35	17	150	17.8	6.7
	20	42	44	24	37.5	10.2	1	35	17	150	14.9	8.1
	25	42	45	30	37.5	20.3	1.2	35	17	150	8.9	13.5
	30	42	50	35	37.5	20.3	1.2	35	17	150	7.1	16.8
	35	42	55	40	37.5	20.3	1.2	35	17	150	5.9	20.2
	40	42	55	40	37.5	20.3	1.2	35	17	150	5.5	22
	45	42	60	45	37.5	20.3	1.2	35	17	150	4.8	25.1
	50	42	60	45	37.5	20.3	1.2	35	17	150	4.2	28.3
	30	57.5	45	30	52.5	20.3	1.2	15	31	300	8.9	13.5
	35	57.5	45	30	52.5	20.3	1.2	15	31	300	7.1	16.8
	40	57.5	50	35	52.5	20.3	1.2	15	31	300	6.5	18.5
U _{N85° C} = 1000Vd	1	32	18	9	27.5		0.8	75	8	80	76.4	1.7
	2	32	22	13	27.5		0.8	75	8	80	38.2	3.5
	3	32	28	14	27.5		0.8	75	8	80	25.5	5.2
	4	32	30	18	27.5		0.8	75	8	80	19.1	6.9
	5	32	33	18	27.5		0.8	75	8	80	15.3	8.6
	6	32	33	18	27.5		0.8	75	8	80	14.9	8.9
	7	32	37	22	27.5		0.8	75	8	80	14.5	9.4
	7	32	37	22	27.5	10.2	0.8	75	8	80	11.4	11.6
	8	32	37	22	27.5		0.8	75	8	80	13	10.8
	8	32	37	22	27.5	10.2	0.8	75	8	80	10	13.3
	5	41.5	30	16	27.5		1	75	8	80	31.2	3.8
	6	41.5	30	16	27.5		1	75	8	80	26	4.6
	7	41.5	35	19	27.5		1	75	8	80	22.3	5.4
	8	41.5	34	19	37.5		1	37	15	140	19.5	6.2
	10	42	40	20	37.5		1	37	15	140	15.6	6.7
	10	42	40	20	37.5	10.2	1	37	15	140	15.6	7.7
	12	42	37	22	37.5		1	37	15	140	13	9.2
	12	42	37	22	37.5	10.2	1	37	15	140	15	8
	15	42	44	24	37.5	10.2	1	37	15	140	10.4	11.5
	18	42	45	30	37.5	20.3	1.2	37	15	140	8.7	13.8
	20	42	45	30	37.5	20.3	1.2	37	15	140	7.8	15.4
	25	42	50	35	37.5	20.3	1.2	37	15	140	6.2	19.2
	30	42	55	40	37.5	20.3	1.2	37	15	140	5.2	23.1
	35	42	55	40	37.5	20.3	1.2	37	15	140	4.8	25.1
	40	42	60	45	37.5	20.3	1.2	37	15	140	4.2	28.7
	25	57.5	45	30	52.5	20.3	1.2	17	28	280	12.5	9.6
	30	57.5	45	30	52.5	20.3	1.2	17	28	280	10.4	11.5
	35	57.5	50	35	52.5	20.3	1.2	17	28	280	8.9	13.5
	40	57.5	50	35	52.5	20.3	1.2	17	28	280	7.8	15.4
	45	57.5	55	45	52.5	20.3	1.2	17	28	280	6.9	17.3
	50	57.5	55	45	52.5	20.3	1.2	17	28	280	6.2	19.2
	55	57.5	55	45	52.5	20.3	1.2	17	28	280	5.7	21.1
	60	57.5	65	45	52.5	20.3	1.2	17	28	280	5.2	23.1
	65	57.5	65	45	52.5	20.3	1.2	17	28	280	4.8	25
	70	57.5	65	45	52.5	20.3	1.2	17	28	280	4.5	26.9
U _{N85° C} = 1100Vd	0.68	32	20	11	27.5		0.8	80	8	70	80	1.7
	1	32	20	11	27.5		0.8	80	8	70	59.4	2.2
	1.5	32	22	13	27.5		0.8	80	8	70	55.7	2.4
	2	32	25	14	27.5		0.8	80	8	70	27.9	4.7
	3	32	30	18	27.5		0.8	80	8	70	20.4	6.5
	4	32	33	18	27.5		0.8	80	8	70	15.3	8.6
	5	32	37	22	27.5		0.8	80	8	70	14	9.8
	5	32	37	22	27.5	10.2	0.8	80	8	70	12.3	10.8
	6	32	37	22	27.5		0.8	80	8	70	12.3	10.8
	6	32	37	22	27.5	10.2	0.8	80	8	70	10.2	12.9
	3	41.5	30	16	37.5		1	40	15	130	48.3	2.5
	4	41.5	30	16	37.5		1	40	15	130	36.2	3.3
	4.7	41.5	34	19	37.5		1	40	15	130	30.8	3.9
	5	41.5	34	19	37.5		1	40	15	130	29	4.1
	6	41.5	34	19	37.5		1	40	15	130	24.2	5
	7	42	40	20	37.5	10.2	1	40	15	130	20.7	5.8
	8	42	37	22	37.5	10.2	1	40	15	130	18.1	6.6
	9	42	37	22	37.5	10.2	1	40	15	130	16.1	7.5
	10	42	44	24	37.5	10.2	1	40	15	130	14.5	8.3
	12	42	44	24	37.5	10.2	1	40	15	130	12.1	9.9
	15	42	45	30	37.5	20.3	1.2	40	15	130	9.7	12.4
	18	42	50	35	37.5	20.3	1.2	40	15	130	8.1	14.9
	20	42	50	35	37.5	20.3	1.2	40	15	130	7.2	16.6
	25	42	55	40	37.5	20.3	1.2	40	15	130	5.8	20.7
	30	42	60	45	37.5	20.3	1.2	40	15	130	4.8	24.8
	20	57.5	45	30	52.5	20.3	1.2	20	27	260	14.5	8.3
	25	57.5	50	35	52.5	20.3	1.2	20	27	260	11.6	10.4
	30	57.5	50	35	52.5	20.3	1.2	20	27	260	9.7	12.4
	35	57.5	55	45	52.5	20.3	1.2	20	27	260	8.4	14.3
	40	57.5	55	45	52.5	20.3	1.2	20	27	260	7.8	15.5
	45	57.5	55	45	52.5	20.3	1.2	20	27	260	6.9	17.4
	50	57.5	65	45	52.5	20.3	1.2	20	27	260	6.2	19.3
	55	57.5	65	45	52.5	20.3	1.2	20	27	260	5.6	21.3
U _{N85° C} =1200Vd	1	32	20	11	27.5		0.8	90	7	55	39.5	3.5
	2	32	28	14	27.5		0.8	90	7	55	26.3	5
	3	32	30	18	27.5		0.8	90	7	55	17.5	7.5
	4	32	33	18	27.5		0.8	90	7	55	13.9	9.5
	5	32	37	22	27.5		0.8	90	7	55	12.7	10.4
	5	32	37	22	27.5	10.2	0.8	90	7	55	11.1	11.8
	3	41.5	30	16	37.5		1	45	13	100	37.2	3.2
	4	41.5	30	16	37.5		1	45	13	100	27.9	4.3
	5	41.5	34	19	37.5		1	45	13	100	22.3	5.4
	6	42	40	20	37.5		1	45	13	100	18.6	6.5
	7	42	37	22	37.5	10.2	1	45	13	100	15.9	7.5
	8	42	44	24	37.5	10.2	1	45	13	100	13.9	8.6
	9	42	44	24	37.5	10.2	1	45	13	100	12.4	9.7
	10	42	44	24	37.5	10.2	1	45	13	100	11.1	10.8
	12	42	45	30	37.5	20.3	1.2	45	13	100	9.3	12.9
	15	42	50	35	37.5	20.3	1.2	45	13	100	7.4	16.1
	18	42	50	35	37.5	20.3	1.2	45	13	100	6.6	18.1
	20	42	55	40	37.5	20.3	1.2	45	13	100	6	20.1
	25	42	60	45	37.5	20.3	1.2	45	13	100	4.8	25.1
	15	57.5	45	30	52.5	20.3	1.2	23	24	200	15.9	7.5
	20	57.5	45	30	52.5	20.3	1.2	23	24	200	11.9	10
	25	57.5	55	45	52.5	20.3	1.2	23	24	200	9.6	12.6
	30	57.5	55	45	52.5	20.3	1.2	23	24	200	8	15.1
	35	57.5	55	45	52.5	20.3	1.2	23	24	200	6.8	17.6
	40	57.5	65	45	52.5	20.3	1.2	23	24	200	6	20.1
	45	57.5	65	45	52.5	20.3	1.2	23	24	200	5.3	22.6

Kysymys? Katso meidän vastaus.

KUINKA KAUAN SAAN PALAUTTEEN KYSELYN LÄHETTÄMISEN JÄLKEEN?

Vastaamme sinulle 12 tunnin kuluessa työpäivästä.
OLETKO SUORA VALMISTAJA TAI KAUPPAYHTIÖ?

Meillä on oma tehdas, meillä on myös oma kansainvälinen myyntiosasto. Tuotamme ja myymme kaikki itse.
MITÄ TUOTTEITA VOIT TARJOTA?

Keskitymme filmikondensaattoreihin.
MIHIN SOVELLUKSIIN TUOTTESI KOSKEVAT?

Tuotteitamme käytetään monenlaisissa sovelluksissa, mukaan lukien kodinkoneet, virtalähteet, sähkömittarit, valaistus, hitsauskoneet, raideliikenne, sähköajoneuvot, sähköverkot, UPS/EPS, lääketieteelliset laitteet, aurinkosähköinvertterit, tuulivoimamuuntimet ja lisää.
VOITKO TEHDÄ MUKAUTETTUJA TUOTTEITA?

Kyllä, olemme asiantuntijoita räätälöityjen tuotteiden tekemisessä asiakkaiden piirustusten tai näytteiden mukaan.

Keskittynyt elektronisten komponenttien valmistukseen 20 vuoden ajan.

Walson Elektroniikka perustettiin vuonna 2001, Yli 20 vuoden kokemuksella R&D, Kalvokondensaattorien valmistus, myynti ja huolto. Mukautettu WDC-sarjan DC-linkkikondensaattori piirilevylle Valmistaja Ja WDC-sarjan DC-linkkikondensaattori piirilevylle Tehtaan

Olemme aina sitoutuneet kehittyneen automaation ja valmistuksen yhteistyöhön. Yhtiö tarjoaa edelleen erinomaisia kotimaisia ja ulkomaisia tuotantolaitteita, Vaikka itse kehitetty tuotannonhallintaohjelmisto, Yritysten yhteistyö tieteellisen ja tehokkaan toiminnan edistämiseksi, Saavutettu 1 miljardi / läpimurto vuotuinen tuotantokapasiteetti, Ja säilyttää säännellyn korkeuden.

Walson Elektroniikkatuotteet ovat kattaneet useampia toimialoja, Mukaan lukien uusi energia-ja energiateollisuus, aurinkosähköinvertterit, LED-valaistus, Kodinkoneet, erilaiset virtalähteet ja muut teollisuudenalat.

Innovatiivisen teknologian käsitteen noudattaminen, Rehellinen palvelu ja ammattimainen laatu, Walson Elektroniikka työntää kondensaattorituotteita jatkuvasti eteenpäin ja tulee varmasti alan johtajaksi innovatiivisilla eduilla.

Ota yhteyttä
