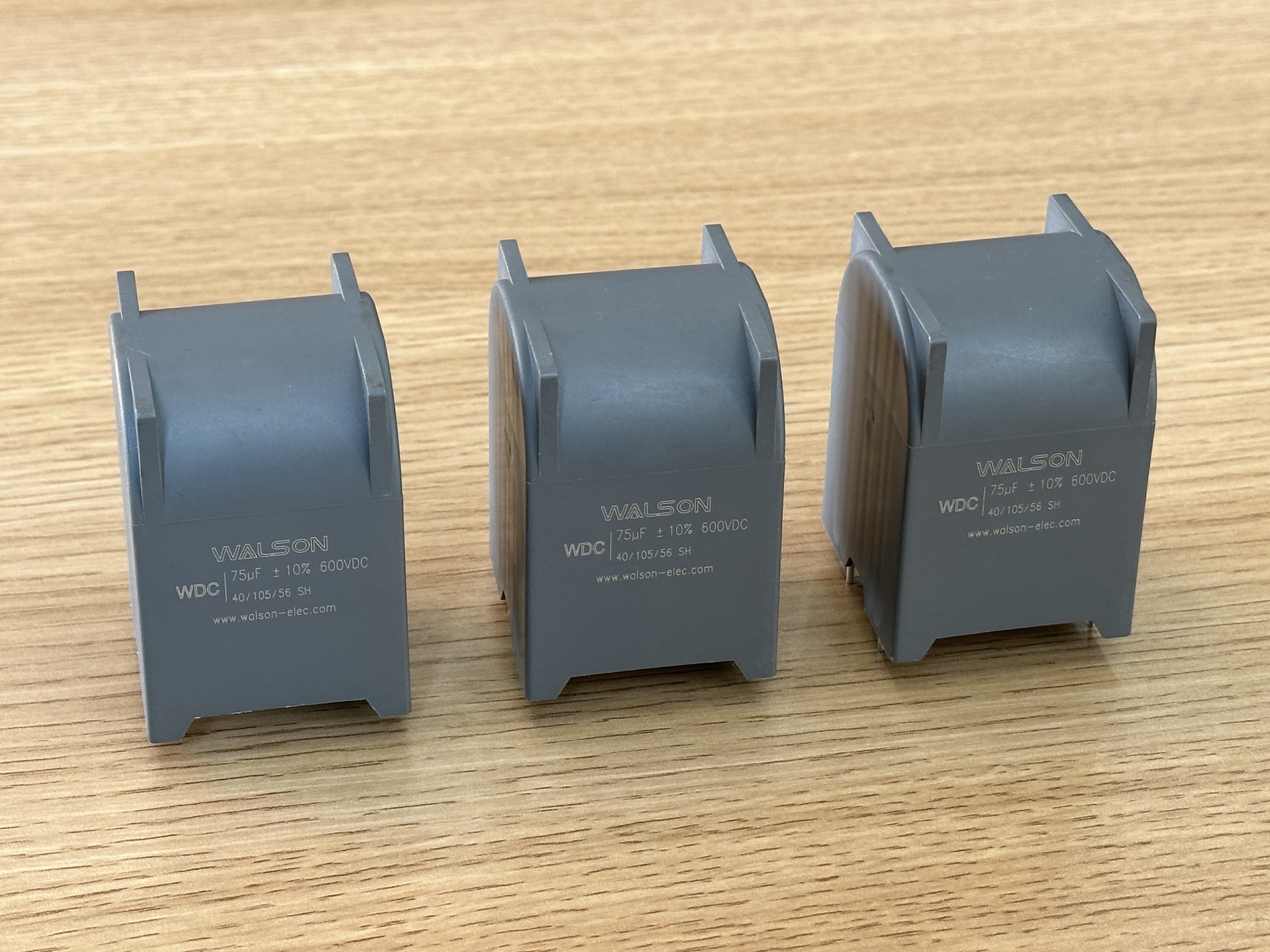

Filmikondensaattorien ESR/ESL-parametrien tulkinta ja niiden tärkeä vaikutus laitteiden toimintaan

Elektronisissa piireissä, kalvokondensaattori s ovat laajalti käytössä niiden vakauden vuoksi. Niiden suorituskyvyn ymmärtämiseksi syvällisesti kahta avainparametria ei voida jättää huomiotta: Equivalent Series Resistance (ESR) ja Equivalent Series Inductance (ESL).

ESR (Equivalent Series Resistance) viittaa kondensaattorin toiminnan aikana osoittamaan sarjaresistanssiin. Se ei ole itsenäinen fyysinen vastus, vaan se koostuu häviöistä elektrodin resistanssista, kosketusresistanssista ja dielektristä. ESR:n esiintyminen johtaa kahteen pääongelmaan: lämmöntuotanto ja vähentynyt tehokkuus . Kun aaltoiluvirta kulkee kondensaattorin läpi, teho häviää ESR:n yli (P = I² * ESR). Tämä energia muunnetaan lämmöksi, mikä nostaa kondensaattorin sisäistä lämpötilaa. Arrhenius-teorian mukaan jokaista 10°C lämpötilan nousua kohden kondensaattorin käyttöikä usein puolittuu. Siksi alhainen ESR on ratkaisevan tärkeä pitkän käyttöiän ja korkean käyttötehokkuuden takaamiseksi.

ESL (Equivalent Series Inductance) johtuu kondensaattorijohtimien ja sisäisen elektrodirakenteen muodostamasta lois-induktanssista. Matalataajuisissa sovelluksissa ESL:n vaikutus on mitätön. Kuitenkin suurtaajuisissa kytkentäpiireissä (kuten hakkuriteholähteet ja invertterit) ESL resonoi kondensaattorin kanssa luoden induktiivisen reaktanssin (XL = 2πfL). Tämä aiheuttaa sen, että kondensaattori menettää alkuperäiset suodatusominaisuudet korkeilla taajuuksilla ja voi jopa aiheuttaa värähtelyjä tai jännitepiikkejä piirissä, mikä häiritsee laitteen normaalia toimintaa.

Tärkeä vaikutus laitteiden toimintaan:

Suuritehoisten laitteiden, kuten uusien energiakäyttöisten ajoneuvojen ja aurinkosähköinvertterien, virranmuutosnopeus (di/dt) on erittäin korkea. Jos kalvokondensaattorin ESR on liian korkea, termisen karantumisen riski kasvaa merkittävästi. Jos ESL on liian korkea, se ei voi tehokkaasti absorboida kytkentätransientien aikana syntyvää ylijännitettä, mikä saattaa vahingoittaa tehopuolijohdelaitteita (kuten IGBT:itä). Siksi kalvokondensaattorien valinta alhainen ESR ja matala ESL on erittäin tärkeä laitteiden energiatehokkuuden, luotettavuuden ja sähkömagneettisen yhteensopivuuden (EMC) parantamiseksi.
