Snubber-kondensaattorien ominaisuudet ja sovellukset

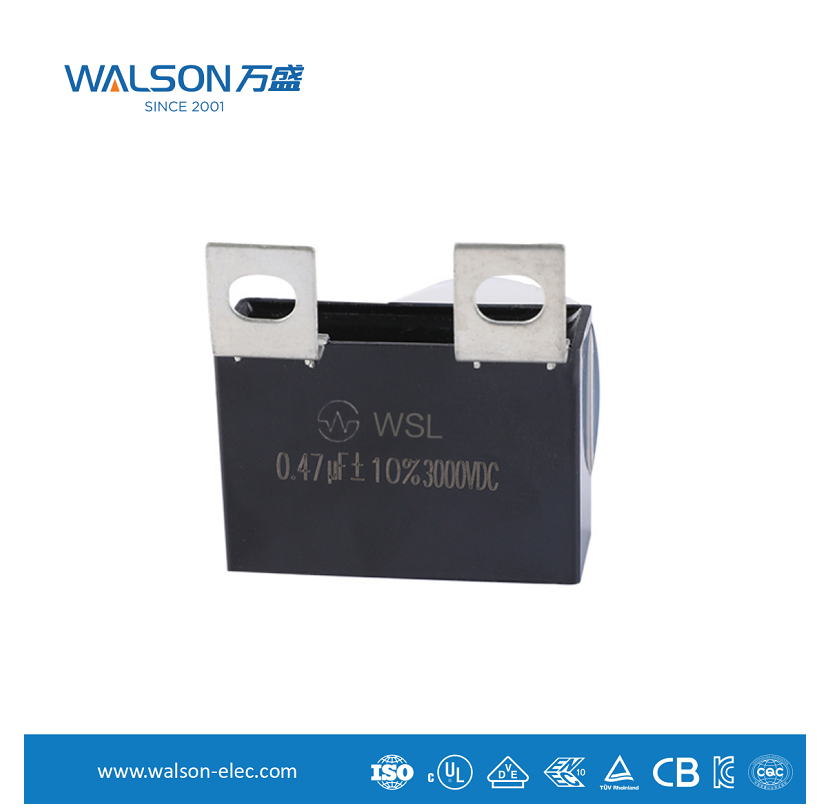

Mikä on snubber-kondensaattori?

A snubber kondensaattori , joka tunnetaan myös nimellä puskurikondensaattori, on erityinen kondensaattorityyppi, jota käytetään vaimentamaan jännitepiikkejä piirissä, vähentämään sähkömagneettisia häiriöitä ja suojaamaan kytkinlaitteita. Se on tyypillisesti kytketty sarjaan vastuksen kanssa ja sitten rinnan suojausta tarvitsevan kytkinlaitteen (kuten IGBT, MOSFET tai tyristori) tai jännitepiikin kokevan solmun yli.
Sen ydintehtävä ei ole tuottaa energiaa, vaan "absoroida" tai "puskuroida" haitallista, hetkellistä liiallista energiaa.

Tärkeimmät ominaisuudet

Snubber-kondensaattorin ominaisuudet määräävät sen suorituskyvyn ja soveltuvat skenaariot. Sen pääominaisuudet ovat seuraavat:

1. Korkean jännitteen kesto ja korkea pulssinkestävyys

Sen on kestettävä hetkellisiä korkeajännitepiikkejä, jotka ovat paljon korkeampia kuin piirin normaali käyttöjännite.
Sen suunnittelun ja materiaalien ansiosta se kestää toistuvia, voimakkaita virtapulsseja vahingoittumatta.

2. Alhainen vastaava sarjainduktanssi

Tämä on yksi snubber-kondensaattorin kriittisistä parametreista. Jännitepiikit muuttuvat erittäin nopeasti, ja jos kondensaattorin parasiittisen induktanssi on liian suuri, se estää nopean virranmuutoksen, jolloin se ei absorboi piikkiä ajoissa.

ESL:n vähentämiseksi snubber-kondensaattorit käyttävät tyypillisesti erikoisrakenteita, kuten:

Laminoidut ohutkalvorakenteet, kuten polypropeenikalvokondensaattorit, ovat yleisesti käytettyjä snubber-kondensaattoreita.

Tasainen paketti: Pienentää virtasilmukan pinta-alaa ja vähentää siten induktanssia.

Moninapainen muotoilu: Tarjoaa rinnakkaiset sisäiset liitännät vähentäen entisestään ESL-vastusta ja vastaavaa sarjavastusta.

3. Alhainen vastaava sarjavastus

Matala ESR tarkoittaa, että kondensaattori tuottaa vähemmän lämpöä absorboidessaan energiaa, mikä johtaa korkeaan hyötysuhteeseen ja pitkän käyttöiän.
Korkeataajuisissa kytkentäsovelluksissa ESR:n aiheuttama lämpötilan nousu on yksi tärkeimmistä kondensaattorivikojen syistä.

4. Korkea vakaus ja pitkä käyttöikä

Snubber-kondensaattorit toimivat ankarissa sähköympäristöissä ja vaativat lämpötilan vakautta, taajuusominaisuuksia ja pitkää käyttöikää. Polypropeenikalvokondensaattorit ovat erinomaisia ​​näissä asioissa.

5. Nopea reagointikyky

Se voi reagoida nopeasti jännitteen muutoksiin nanosekunnin tasolla ja ladata ja purkaa ajoissa.

Ydintoiminto ja toimintaperiaate

Yksinkertaisesti sanottuna snubber-kondensaattori hyödyntää perusominaisuutta, että kondensaattorin yli oleva jännite ei voi muuttua äkillisesti.
Kun jännitepiikki esiintyy: kondensaattori tarjoaa matalan impedanssin polun, joka absorboi (varaa) välittömästi piikin synnyttämän ylimääräisen varauksen, mikä "tasoittaa" jännitehuipun.

Jännitepiikkien ohituksen jälkeen: kondensaattori vapauttaa (purkaa) hitaasti varastoitunutta energiaa sen kanssa sarjaan kytketyn vastuksen kautta, jolloin absorboitunut energia haihtuu lämpönä vastukseen.

Sarjavastusten toiminta:

Rajoita kondensaattorin purkausvirtaa estääksesi liiallisen käynnistysvirran muodostumisen kytkinlaitteeseen, kun se kytketään päälle.
Vaimennus voidaan saada aikaan LC-resonanssipiirillä, joka koostuu kondensaattoreista ja piirin parasiittisen induktanssista värähtelyn estämiseksi.
Pääsovellusalueet
Snubber-kondensaattoreita käytetään laajalti kaikissa tehoelektroniikkapiireissä, joissa on nopea kytkentätoiminto ja induktiiviset kuormat.

1. Hakkurivirtalähde
Käytetään vaimentamaan jännitepiikkejä tehonkytkentätransistoreissa, suojaamaan MOSFETejä tai IGBT:itä, vähentämään kytkentäkohinaa ja parantamaan sähkömagneettista yhteensopivuutta.

2. Moottorikäytöt ja taajuusmuuttajat
Invertterisillassa jännitteen ylitys kytketään rinnan teholaitteiden, kuten IGBT:iden, kanssa estämään jännitteen ylitys kytkennän aikana, joka johtuu pääasiassa induktiivisista kuormista, kuten moottoreista, ja loisinduktanssista linjoissa. Tämä on erittäin tärkeää kalliiden tehomoduulien suojaamiseksi.

3. Tehokertoimen korjauspiiri
PFC-tehostuspiireissä puskuripiirit auttavat tasoittamaan jännitettä kytkentäsolmuissa, mikä parantaa tehokkuutta ja luotettavuutta.

4. Invertteri/muunnin
Laitteissa, kuten aurinkoinvertterit ja UPS, sitä käytetään suojaamaan päävirtakytkinlaitteita ja varmistamaan järjestelmän vakaa toiminta.

5. Induktiolämmitys
Nämä sovellukset sisältävät korkean kytkentätaajuuden, suuren tehon ja erittäin suuren jännite- ja virtarasituksen, mikä tekee snubber-kondensaattoreista olennaisen suojakomponentin.

6. Puolijohdelaser-ohjauspiiri
Käytetään vaimentamaan käyttövirtapulssin piikit ja soittoäänet, mikä varmistaa laserlähdön vakauden ja käyttöiän.

7. Autoelektroniikka
Sähköajoneuvojen/hybridiajoneuvojen moottoriohjaimissa ja DC-DC-muuntimissa työympäristö on ankara ja luotettavuusvaatimukset erittäin korkeat, joten tehokkaita snubber-kondensaattoreita käytetään laajalti.

8. Induktioliesi
Tehotransistorin käänteisen huippujännitteen absorboiminen on tyypillinen edullinen ja erittäin luotettava sovellus.
