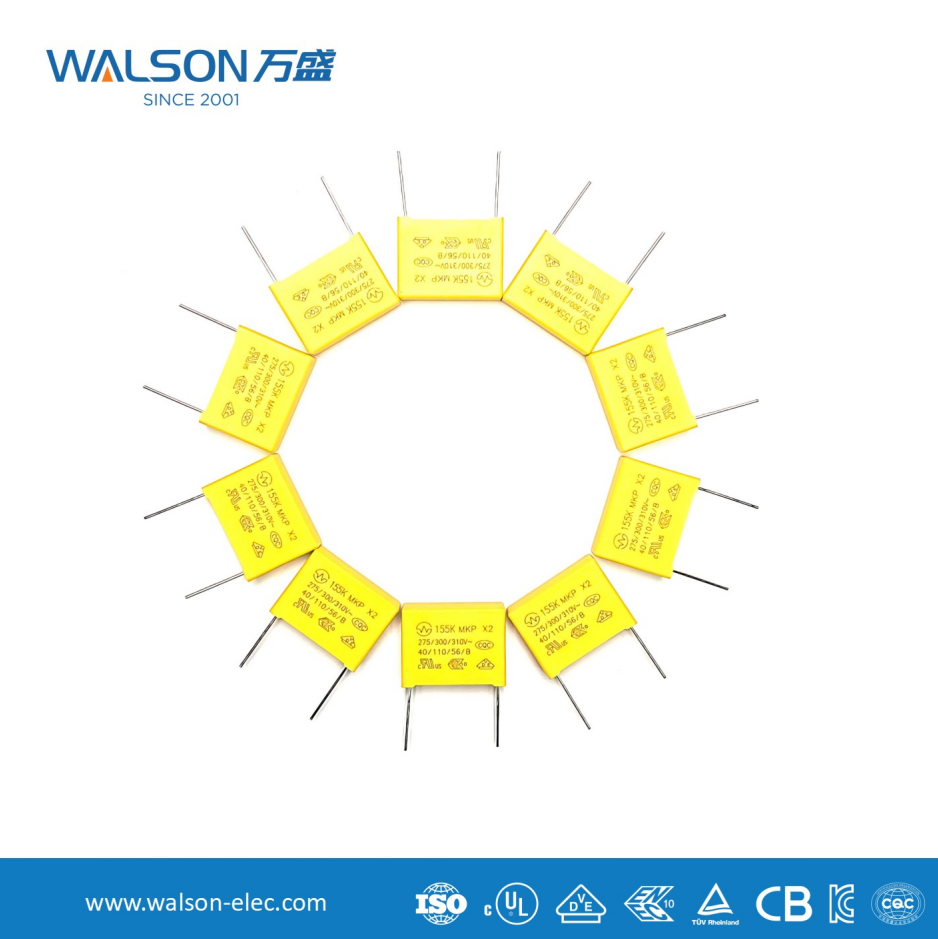

Turvakondensaattorien ominaisuudet ja sovellukset

I. Ydinominaisuudet (olennaiset erot tavallisiin kondensaattoreihin)

Turvallisuuden ominaisuudet kondensaattori s pyörii sanan "turvallisuus" ympärillä:

1. Vikatilan turvallisuus

Pääominaisuus: Tämä on turvakondensaattorien keskeinen ominaisuus. Kun kondensaattori vioittuu ylijännitteen, ylikuumenemisen tai muiden syiden vuoksi, se on suunniteltu toimimaan avoimen piirin tila , sen sijaan oikosulkutila .

Miksi tämä on tärkeää?
Jos jännitteellisen ja nollajohtimen (X-kondensaattori) tai jännitteellisen/nollajohtimen ja maan (Y-kondensaattori) väliin kytketty kondensaattori epäonnistuu oikosulun vuoksi, se voi aiheuttaa sähköiskun, tulipalon tai laitevaurion. Avoimen piirin vikaantuminen johtaa kuitenkin vain sen suodatustoiminnon menetykseen, eikä aiheuta turvallisuusriskiä.

2. Metalloitu ohutkalvoeriste

Tyypillisesti käytetään polypropeenia (MKP) tai polyesterikalvoa. Tällä medialla on itse parantavia ominaisuuksia : kun kalvo hajoaa osittain, läpilyöntikohdassa syntyvä lämpö saa ympäröivän metallipinnoitteen haihtumaan, mikä eristää vikakohdan, jolloin kondensaattori voi osittain palauttaa toimintansa ja pysyä avoimessa tilassa pysyvän oikosulun sijaan.

3. Korkea paineenkestävyys ja iskunkestävyys

• Korkea nimellisjännite: Tyypillisesti saatavana 250 VAC, 275 VAC, 310 VAC, 440 VAC jne.
• Korkea ylijännitevastus: Se kestää hetkellisiä korkeajännitepulsseja (kuten salamaniskuja ja kytkentäpiikkejä), jotka ylittävät huomattavasti käyttöjännitteen. Esimerkiksi X1-kondensaattorin on ehkä kestettävä 4 kV pulssijännite.
• Korkea eristysvastus: Takaa minimaalisen vuotovirran, mikä on erityisen tärkeää Y-kondensaattoreille.

4. Pakollinen turvallisuussertifikaatti

Turvakondensaattorien on hankittava turvallisuussertifikaatti maalta tai alueelta, jossa niitä käytetään, kuten:

• Kiina: CQC (CCC-sertifioinnin tietoturvakomponentti)
• Pohjois-Amerikka: UL (Yhdysvallat), cUL (Kanada)
• Eurooppa: VDE (Saksa), ENEC (yhteinen eurooppalainen stjaardi)

Sertifiointimerkki on painettu suoraan kondensaattorin runkoon, mikä on intuitiivinen tunnistusperuste ostettaessa.

II. Luokittelu ja sovellus

Turvakondensaattorit luokitellaan pääasiassa X kondensaattorit and Y-kondensaattorit liitäntäpaikan ja suojaustasonsa perusteella .

III. Valinta- ja käyttöohjeet

1. Määritä tyyppi sovelluksen sijainnin perusteella

• Käytä X-kondensaattori L:n ja N:n välissä; käytä Y-kondensaattoria L/PG tai N/PG välillä. Älä koskaan vaihda niitä keskenään tai korvaa niitä tavallisilla kondensaattoreilla.

2. Valitse turvallisuustaso turvallisuusstandardien mukaisesti

• Laitteille, joilla on tiukat maavuotovirran vaatimukset (kuten lääketieteelliset laitteet ja kädessä pidettävät laitteet), Y1 tulee valita .
• Y2 suositellaan yleisiin kodinkoneisiin ja IT-laitteisiin.
• Harkitse ympäristöissä, joissa on korkea syöttöjännite ja voimakkaat salamapiikit (kuten ulkovarusteet). X1 ; yleiseen sisäkäyttöön, käyttöön X2 .

3. Keskity avainparametreihin

• Nimellisjännite: Sen on oltava korkeampi kuin piirin vaihtovirtakäyttöjännite.
• Kapasitanssi: X-kondensaattorien yleiset arvot ovat 0,1 μF, 0,22 μF, 0,47 μF jne.; Y-kondensaattoreiden kapasitanssi on pienempi (yleensä ≤ muutama nF) vuotovirran ohjaamiseksi.
• Turvallisuussertifikaatti: Varmista, ovatko vaaditut sertifiointimerkit olemassa kohdemarkkinoilla.

4. Kiinnitä huomiota käyttöohjeisiin

• X kondensaattorit: Koska tallennettu lataus virran katkaisun jälkeen voi aiheuttaa sähköiskun, X kondensaattorit with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (yleensä megaohmin alueella), jotta varmistetaan, että jännite lasketaan turvalliseen arvoon tietyn ajan kuluessa (esim. 1 sekunnin sisällä).
• Y kondensaattorit : Kaapeloitaessa johtojen tulee olla mahdollisimman lyhyitä ja sijoitettava lähelle suodattimen maadoitusliitintä korkeataajuisen suodatusvaikutuksen parantamiseksi. Useat Y-kondensaattorit tulee maadoittaa samaan kohtaan ("puhdas maa").

Yhteenveto

Turvakondensaattorit valvovat turvallisuutta ja EMC-vaatimustenmukaisuutta teholähteen suunnittelussa. Niiden ydin on asettaa etusijalle käyttäjän turvallisuus sekä vian sattuessa että käytön aikana (suodatus). X- ja Y-kondensaattorien oikea valinta ja käyttö ovat välttämättömiä kaikille sähköverkkoon liitetyille elektronisille laitteille, jotka läpäisevät turvallisuussertifikaatit (kuten CCC, UL, CE) ja sähkömagneettisen yhteensopivuuden testit. Niitä on käsiteltävä turvalaitteina, ei tavallisina suodatuskomponentteina, suunnitteluprosessin aikana.
