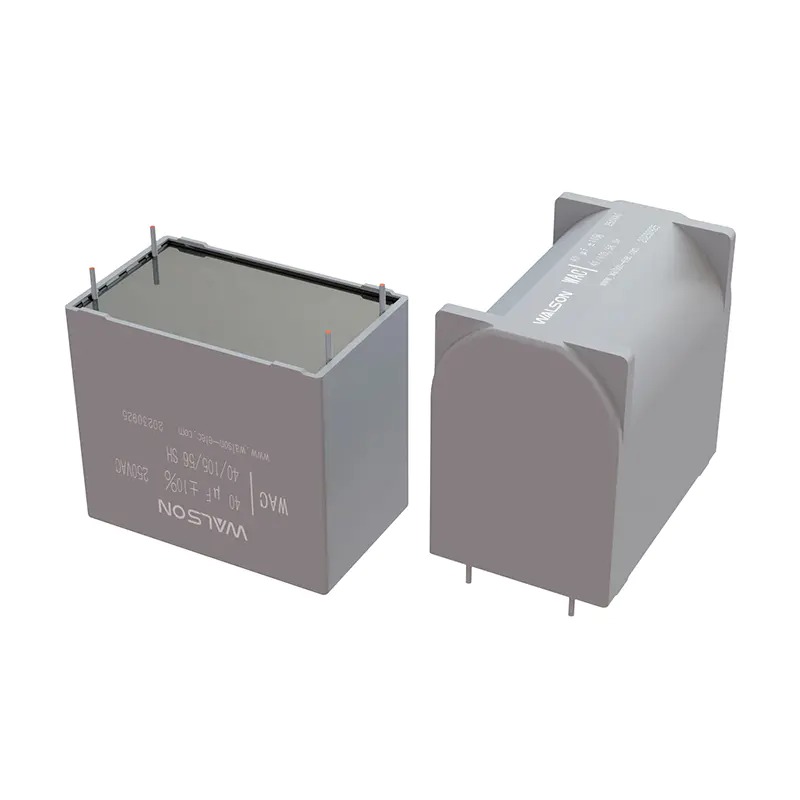

AC -suodatinkondensaattorien levitys PCB: lle inverttereissä

Metalloitujen polypropeenikalvojen dielektristen edut

Korkea dielektrinen vakio, voimakas energian varastointi

Metallisoidulla polypropeenikalvolla on korkea dielektrisyysvakio, jonka avulla kondensaattorit voivat säilyttää enemmän latausta rajoitetussa tilassa. Taajuusmuutossuodatinpiirissä riittävä latausvarasto auttaa selviytymään tehokkaammin virranvaihteluista, absorboida ja vapauttaa nopeasti varaukset, vakauttaa jännitehotuotteet ja varmistaa invertterin sujuvan toiminnan. Esimerkiksi sovellusskenaariossa, jossa moottori käynnistetään ja pysäytetään usein, korkea dielektrisyysvakio metalloitu polypropeenikalvo AC -suodatinkondensaattori voi nopeasti reagoida virranmuutoksiin, välttää jännitteen äkillistä nousua ja laskua ja suojata moottorin ja muiden piirikomponenttien.

Alhainen dielektrinen menetys, energiansäästö ja korkea hyötysuhde

Sen dielektrinen menetys on erittäin alhainen, mikä tarkoittaa vähemmän energian menetystä latauksen ja purkamisen aikana. Kun invertteri toimii jatkuvasti pitkään, alhainen menetysominaisuus voi vähentää itse kondensaattorin lämmöntuotantoa, parantaa sähköenergian hyödyntämisen tehokkuutta ja vähentää tarpeettomia energiajätteitä. Esimerkkinä monien inverttereiden tapaus, jossa monet invertterit toimivat samanaikaisesti suuressa teollisuustuotantolinjassa, alhaisen dielektrisen häviö AC-suodatinkondensaattorien laajamittainen käyttö voi vähentää huomattavasti energiankulutusta pitkällä tähtäimellä, säästäen yrityksiä huomattavia sähkökuluja.
Korkea eristysvastus, vakaa ja luotettava
Metalloituneen polypropeenikalvon korkean eristysvastusominaisuudet estävät tehokkaasti vuotovirran muodostumisen ja varmistavat kondensaatioiden stabiilin suorituskyvyn. Inverterin monimutkaisessa sähkömagneettisessa ympäristössä korkea eristysvastus voi estää ulkoisten häiriöiden vaikuttavan kondensaattorin toimintaan, varmistaa yhdenmukainen suodatusvaikutus ja parantaa invertterijärjestelmän luotettavuutta. Esimerkiksi teollisuusympäristössä, jossa on voimakkaita sähkömagneettisia häiriöitä, metalloituun polypropeenikalvoon perustuvat AC -suodatinkondensaattorit voivat toimia vakaasti ja tarjota luotettavan suodatussuojan invertterille. ​
Hyvät itsensä parantavat ominaisuudet, pidennetty elämä
Mediumissa on ainutlaatuinen itsensä parannuskyky. Kun paikallinen erittely tapahtuu kondensaattorin sisällä, erittelypisteen ympärillä oleva metalloitu kalvo haihtuu heti, eristäen vikapisteen ja palauttamalla kondensaattorin normaaliin toimintaan. Tämä ominaisuus pidentää suuresti kondensaattorin käyttöikäästöä invertterissä ja vähentää kondensaattorin vikaantumisen aiheuttamia laitteiden seisokkeja ja ylläpitoaikaa sekä kustannuksia. Esimerkiksi kemiallisissa tuotantolaitteissa, jotka toimivat keskeytymättömästi, AC-suodatinkondensaattorin itseparantuvat ominaisuudet voivat varmistaa invertterin pitkäaikaisen vakaan toiminnan ja varmistaa tuotannon jatkuvuus.
Työmekanismi invertterissä
Rakenna LC -suodatinpiiri harmonisten suodattamiseksi tarkasti
Taajuusmuuttajapiirissä LC -suodatinpiiri, joka koostuu vaihtovirtasuodattimista ja reaktoreista, on ydinrakenne harmonisten suodattamiseksi. Periaatteessa kondensaattorit ja reaktorit esittävät erilaisia ​​impedanssiominaisuuksia eri taajuuksien virroille. Nämä kaksi ovat kuin hiljaiset kumppanit, jotka käyttävät näitä ominaisuuksia tarkan "harmonisen esteen" rakentamiseksi. ​
Kondensaattoreilla on ominaisuudet "korkean taajuuden ohittamisesta ja matalien taajuuksien estämisestä". Kun virta, joka sisältää suuren määrän harmonisia, kulkee läpi, korkeataajuiset harmoniset virrat voivat kulkea kondensaattorin läpi suhteellisen helposti. Reaktori on aivan päinvastoin. Se "ohittaa matalat taajuudet ja estää korkeita taajuuksia". Siinä on korkea impedanssi korkean taajuuden harmonisiin virtauksiin ja estää niiden kulkua. Kun nämä kaksi on kytketty sarjaan tai rinnakkain LC -suodatinpiirin muodostamiseksi, erityisellä taajuusalueella olevat harmoniset harmonikat voidaan suodattaa tarkasti. ​
Todellisessa toiminnassa invertterin tuottamat harmoniset komponentit ovat monimutkaisia, jotka kattavat useiden taajuuksien korkean asteen harmoniset harmoniset. LC -suodatinpiiri voi ohjata tietyn taajuuden harmonista virtaa suodatinhaaraan suunnitteluvaatimusten mukaisesti. Tietyn taajuuden korkean asteen harmonikoille LC-suodatinpiiri säätää kondensaattorin ja reaktorin parametreja, jotta se esiintyy erittäin matalalla impedanssilla tämän taajuuden harmonisille harmonisille, niin että harmoninen virta houkuttelevat suodatinhaaraan sen sijaan, että voimaverkkoon tai moottorin häiritsemiseen, mikä parantaa tehokkaasti tulosten aalto-aaltomuodon ja lähentymisaalto-aalto-aalto-aalto-aalto-aalto-aalto-aalto-aalto-aaltoisiaan moottorinsa ja vastustuskykyisen aalto-aalto-moottorinsa. ​
Lisäksi LC -suodatinpiirin suunnittelussa on myös otettava huomioon toimintataajuusalue, taajuusmuuttajan kuormitusominaisuudet ja harmoninen jakauma. Eri sovellusskenaarioissa harmonisten taajuus ja amplitudi ovat erilaisia, joten LC -suodatinpiirin parametrit on laskettava ja virheenkorjattava huolellisesti sen varmistamiseksi, että se voi pelata parhaan suodatusvaikutuksen koko käyttötaajuusalueella. ​
Sileä tasavirtaväylän jännite ja vakautta virtalähde
AC -suodatinkondensaattori piirilevylle on kytketty invertterin tasavirtaväylän puolelle ja sillä on välttämätöntä roolia tasavirtajännitteen stabiloinnissa. Invertterin työprosessi on AC-DC-ACT-muuntamisprosessi. AC: n muuntamisen tasavirta- ja tasavirtayhdistelmäyhteyden muuntamisyhteyteen DC: ksi AC: ksi, monien tekijöiden ja vaihtelun muuntamisen seuraava invertterilinkki vaikuttaa ja vaihtelee.
Toisaalta vaihtovirtajännite itsessään voi olla epävakaa, kuten jännitteen amplitudin vaihtelut, taajuussiirtymät jne. Nämä muutokset heijastuvat suoraan tasavirtaväylän jännitteessä. Toisaalta invertterin sisällä olevien voimalaitteiden kytkentätoimenpide aiheuttaa myös väyläjännitteen väreilyä. Esimerkiksi, kun voimalaitteet kytketään nopeasti päälle ja pois päältä, DC -väylässä tapahtuu hetkellisiä virran muutoksia, jotka aiheuttavat jännitteen vaihtelut. ​
Tällä hetkellä AC -suodatinkondensaattori on kuin "stabilisaattori", käyttämällä omia lataus- ja purkamisominaisuuksiaan näiden jännitteen vaihtelun tasoittamiseksi. Kun tasavirtaväylän jännite saavuttaa huipun, kondensaattori absorboi nopeasti ylimääräisen varauksen ja tallentaa sähköenergian sähkökentän energian muodossa; Kun jännite saavuttaa laakson, kondensaattori vapauttaa tallennetun varauksen ajoissa jännitteen täydentämiseksi, jotta tasavirtaväylän jännite pysyy suhteellisen vakaalla tasolla. ​
Vakaa tasavirtaväylän jännite on ratkaisevan tärkeä invertterin normaalille toiminnalle. Se tarjoaa vakaan virtalähteen perustan seuraavalle invertterilinkille, varmistaen, että invertteripiiri voi tuottaa vakaan vaihtojännitettä, mikä ajaa moottoria sujuvaksi. Jos DC -väyläjännite on epävakaa, myös vaihtosuuntaajan vaihtojännitteen lähtö vaihtelee, mikä johtaa epävakaan moottorin vääntömomenttiin, värähtelyyn, lämmitykseen ja muihin ongelmiin ja voi jopa vahingoittaa moottorin ja muiden piirikomponentteja. Siksi AC -suodatinkondensaattorien rooli tasavirtaväylän jännitteen tasoittamisessa on avainyhteys invertterin luotettavan toiminnan varmistamisessa. ​
Erityiset sovellusskenaariot
Teollisuusmoottorijärjestelmä
Tehtaan erilaisissa moottorin käyttölaitteissa invertteriä käytetään moottorin nopeuden säätämiseen erilaisten tuotantotarpeiden tyydyttämiseksi. AC -suodatinkondensaattorit voivat suodattaa tehokkaasti harmonikoita, vähentää moottorin lämmitystä ja värähtelyä, parantaa moottorin toiminnan tehokkuutta ja vakautta ja pidentää moottorin käyttöikää. Esimerkiksi tekstiilitehtaiden ja työstötyökalujen kangaspuissa koneiden tehtaissa AC -suodatinkondensaattorit varmistavat moottorin sujuvan toiminnan ja parantavat tuotteiden laatua ja tuotannon tehokkuutta. ​
Tuulettimen ja vesipumpun ohjausjärjestelmä
Tuulettimet ja vesipumput ovat yleisiä energiaa vieviä laitteita teollisuuskentällä. Energiansäästö voidaan saavuttaa säätämällä niiden nopeutta inverttereiden kautta. AC -suodatinkondensaattorit voivat tukahduttaa harmoniset ja estää harmonisia vahingoittamasta tuulettimen ja vesipumppumoottoreita parantaen samalla tehokerrointa ja vähentäen ruudukon menetyksiä. Suurten ostoskeskuksen ja toimistorakennusten tuuletusjärjestelmissä sekä teollisuusjäähdytysveden kiertojärjestelmissä AC -suodatinkondensaattorit varmistavat puhaltimien ja vesipumppujen vakaan ja tehokkaan toiminnan saavuttaen siten energiansäästön ja kulutuksen vähentämisen. ​
Hissin käyttöjärjestelmä
Hissien sujuva toiminta on ratkaisevan tärkeää matkustajien turvallisuudelle ja mukavuudelle. Inverter hallitsee hissimoottorin kiihtyvyyttä, hidastumista ja sujuvaa toimintaa. AC -suodatinkondensaattori suodattaa harmoniset harmoniset, vähentää moottorin vääntömomentin pulsaatiota, tekee hissistä sujuvammin, alkaa ja pysähtyy sujuvammin ja parantaa matkustajien ratsastuskokemusta. Korkeiden rakennusten hissijärjestelmässä AC-suodatinkondensaattorit ovat avainkomponentteja hissien vakaan toiminnan varmistamiseksi. ​
Valintapisteet
Kapasitanssiarvon sovitus
Määritä kapasitanssiarvo invertteritehon, käyttötaajuuden ja kuormitusominaisuuksien perusteella. Yleisesti ottaen, mitä suurempi teho ja mitä yleisempi kuorma muuttuu, sitä suurempi vaaditaan kapasitanssiarvo. Jos kapasitanssiarvo on liian pieni, suodatusvaikutus on huono; Jos kapasitanssiarvo on liian suuri, se voi aiheuttaa liiallista aloitusvirtaa, lisäämällä kustannuksia ja määrää. Esimerkiksi vaaditussa kapasitanssiarvossa on merkittävä ero pienitehoisen invertterin ja raskaskuormituslaitteiden ohjaaman suuren tehtaajan ohjaaman pienitehoisen invertterin ohjaamana.
Nimellisjännitehokkaus
Nimellisjännitteen on oltava korkeampi kuin maksimaalinen vaihtojännite, joka voi tapahtua invertterin toimiessa, ja tietty turvamarginaali on varattu. Jos todellinen työjännite ylittää nimellisjännitteen, kondensaattori voidaan hajottaa ja vaurioitua. Yhteisille kolmivaiheisille inverttereille tulisi valita AC-suodatinkondensaattori, jolla on sopiva nimellisjännite. ​
Taajuusominaisuudet vastaavat
Erilaisten metalloituneiden polypropeenikalvojen AC -suodatinkondensaattorilla on erilaiset esitykset eri taajuusalueilla. Taajuusominaisuuksien sopeutumisella on tarpeen valita invertterin tuottaman harmonisten päätaajuusalueen mukaan tehokkaan suodatuksen varmistamiseksi koko toimintataajuusalueella. Esimerkiksi joillakin kondensaattoreilla on hyvät suodatusvaikutukset matalataajuuskaistalla, kun taas toisilla esiintyy hyvin korkeataajuuskaistalla. Valinnan tulisi perustua todelliseen harmonisen taajuuden jakautumiseen. ​
Lämpötilaominaisuuksien huomioon ottaminen
Kun invertteri toimii, se tuottaa lämpöä, mikä nostaa ympäristön lämpötilaa. Siksi on tarpeen valita vaihtovirtasuodatinkondensaattorit, joilla on hyvät lämpötilaominaisuudet ja vakaa toiminta korkean lämpötilan ympäristöissä varmistaaksesi, että kondensaattorin suorituskyky on vakaa eri lämpötila -olosuhteissa ja ylläpitää invertterin normaalia toimintaa.
