Sovellustapaukset, edut ja ohutkalvokondensaattorien valinta aurinkosähkön inverttereissä

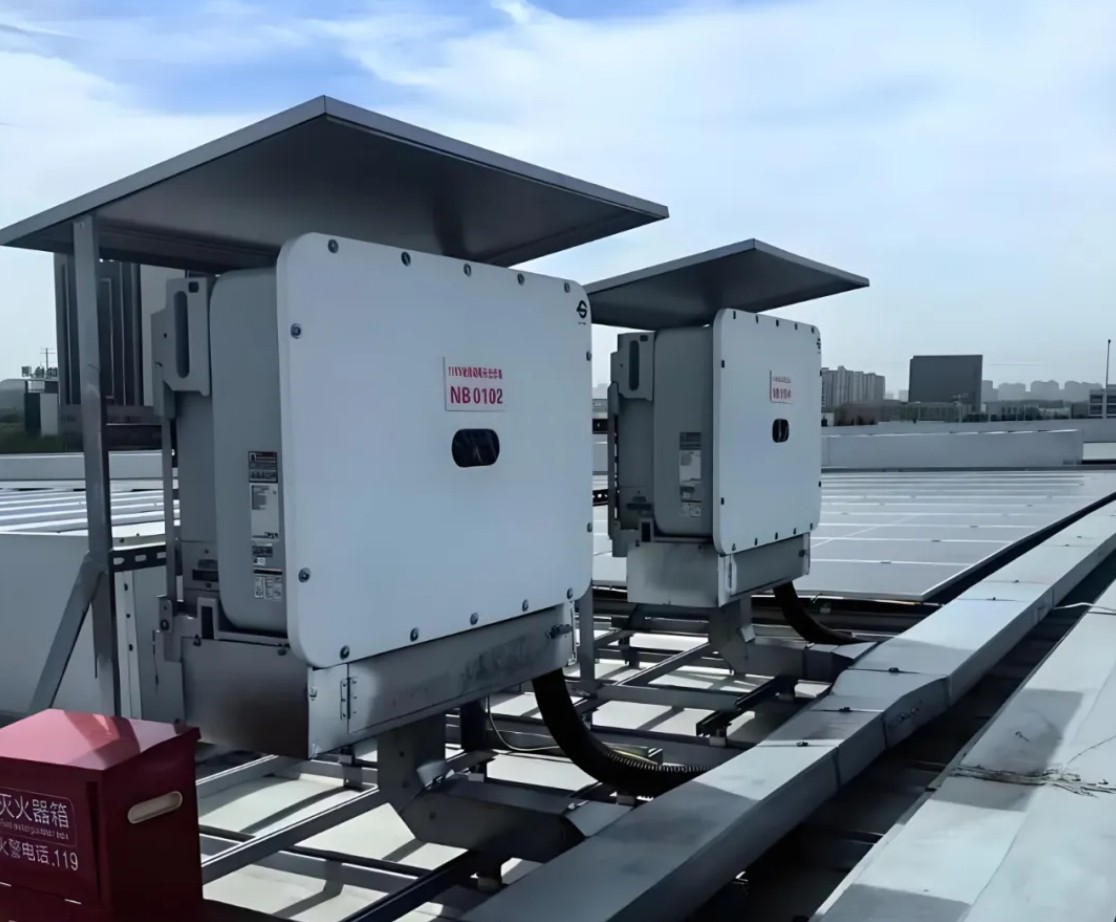

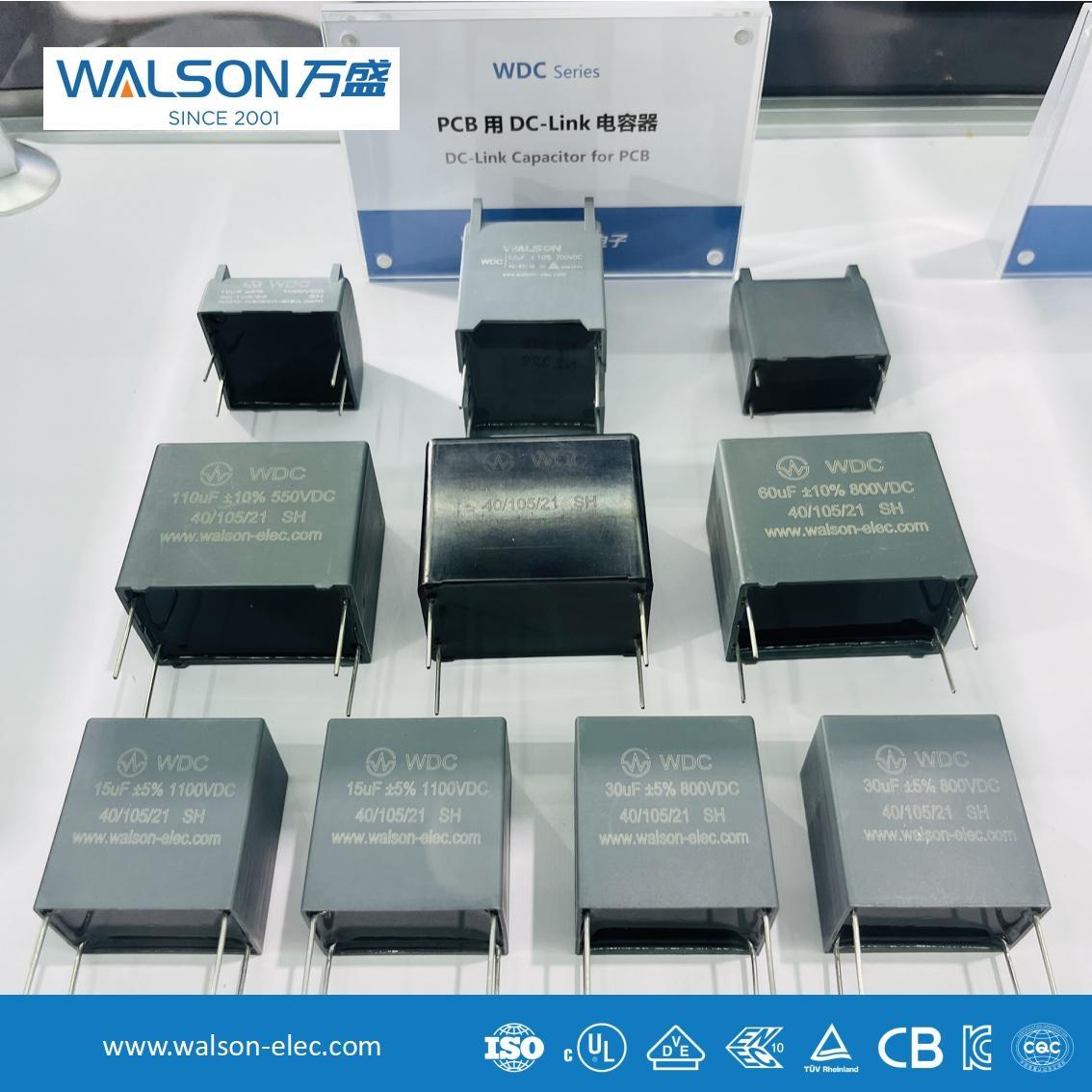

Kalvokondensaattorit ovat kriittisiä aurinkosähkömuotoisissa inverttereissä, etenkin korkean aaltovirran käsittelemiseksi. Esimerkiksi 100 kW: n invertterin otettaessa DC-Link-kondensaattorin on kestävä maksimaalinen aaltovirta 220A (matalajännitteessä, täyden virran olosuhteissa). Luotettavuuden varmistamiseksi suunnittelu vaatii marginaalin, ja todellinen aaltovirtakyky ylittää 300A.

Kapasitanssiarvolla on vähän vaikutusta väyläjännitteeseen. Esimerkiksi 5 kHz: n kytkentätaajuudella jännitteenvaihtelut (ΔV) ovat vähäisiä jopa vaihtelevilla kapasitanssilla. Siten painopiste ei ole kapasitanssissa, vaan kondensaattorin aaltoiluvirtakykyyn. Kalvokondensaattorien ESR (ekvivalentti sarjan vastus) on avainparametri - LOWER ESR mahdollistaa suuremman aaltovirran ja vähentää tarvittavien rinnakkaiskondensaattorien lukumäärää. Esimerkiksi 420 μF/1100 V: n kondensaattorin, jonka ESR on 1,2MΩ, on yhden yksikön luokitus 60A (70 ° C: ssa) ja viiden rinnakkaisen yksikön täyttämisessä 300A-vaatimuksen.

Lämpötilan hallinta on yhtä tärkeää. Ydinlämpötilan on pysyttävä alle 85 ° C (tapauslämpötila 70 ° C) pitkäikäisyyden ja suorituskyvyn varmistamiseksi. Optimoimalla ESR ja lämpösuunnittelu, rinnakkaisyksiköiden lukumäärä voidaan minimoida, vähentäen kustannuksia ja kokoa. Yhteenvetona voidaan todeta, että DC-Link-kondensaattorien ydinkriteerit PV
